Automatizando Backup de OLTs Fiberhome via terminal

Share Button

English title: Automating Backups of Fiberhome OLTs over line comand

downloadbk-olt-fiberhome.py é um simples script para automatização de backup de OLTs Fiberhome, sem a necessidade do software de gerencia ANM2000 instalado.

Usage
./bk-olt-fiberhome.py IP_ADDRESS

Configuration
Don’t forgot to configure all variables in file bk-olt-fiberhome.py
=======================================================================
user = ‘GEPON’
password = ‘GEPON’
FTPSERVER = ‘200.200.200.200’
ftpuser = ‘user’
ftppassword = ‘123456’
=======================================================================

Link para o GitHub


#!/usr/bin/python
#-------------------------------------
#by Jorge Luiz Taioque
#jorgeluiztaioque at gmail dot com
#www.networktips.com.br
#-------------------------------------
#backup OLTs and ONUs fiberhome
#Usage
#./bk-olt-fiberhome.py IP_ADDRESS


import sys,pexpect
import getpass
import time

HOST = sys.argv[1]

#configure here all variables following you system
#=======================================================================
user = 'GEPON'
password = 'GEPON'
FTPSERVER = '200.200.200.200'
ftpuser = 'user'
ftppassword = '123456'
#=======================================================================


child = pexpect.spawn ('telnet '+HOST) #option needs to be a list
child.timeout = 150
child.logfile = sys.stdout #display progress on screen

#loging to OLT IP
time.sleep(2)
child.expect ('Login: ') #waiting for login
child.sendline (user) #sending login name
child.expect('Password:') #waiting for password
child.sendline (password) #sending password
child.expect('>')

time.sleep(3)

#go up enable configuration
child.sendline ('EN'+'\r') #going to ENABLE configuration
child.expect('Password:') #waiting enable password
child.sendline (password) #sending enable password
time.sleep(3)
child.expect('#')

#sending commando to copy configuration file to remote FTP server
child.sendline ('upload ftp config '+FTPSERVER+' '+ftpuser+' '+ftppassword+' bk-olt-'+HOST+'-.cfg')
time.sleep(10)

#exiting connection
child.expect('#')
child.sendline ('exit \r')
child.sendline ('exit \r')

O Protocolo BGP4 – Parte 1

Share Button

Alex Soares de Moura <>
Rede Nacional de Ensino e Pesquisa (RNP)

Introdução

Este artigo procura apresentar uma introdução ao protocolo de roteamento Border Gateway Protocol Version 4, BGP-4, que podemos considerar, parafraseando o Dr. Douglas E. Comer, “a cola que mantém a Internet unida e permite a interconexão universal” atualmente.

O BGP-4 possibilita o intercâmbio de informações de roteamento entre os diversos sistemas autônomos, ou ASs (Autonomous Systems), que em conjunto, formam a Internet. Explicando de uma forma simplificada, ele permite que os dados trafeguem entre os ASs até chegar ao AS de destino, e dentro dele siga até o seu destino final (máquina).

Uma vez que o BGP-4 também está presente (em uma versão chamada BGP-4+ [RFC 2283]) no backbone Internet do futuro, o6bone, conhecer seus mecanismos básicos é fundamental para qualquer um que esteja ou deseja estar envolvido na administração de um AS de qualquer porte ou que precisa saber mais sobre roteamento na Internet.

^

Histórico

Há alguns anos, quando o principal backbone da Internet era a ARPANET, as instituições de pesquisa conectadas à rede precisavam gerenciar manualmente as tabelas de rotas para todos os possíveis destinos, ou seja, todas as outras redes conectadas (ver Figura 1).

Com o crescimento da Internet, verificou-se que era impraticável manter todas as tabelas atualizadas dessa forma, e que mecanismos de atualização automática eram necessários. Os pesquisadores da Internet optaram, então, por usar uma arquitetura que consistia de um reduzido e centralizado grupo de roteadores (core routers) que tinham, em suas tabelas, as rotas para todos os possíveis destinos da Internet; e um outro grupo maior de roteadores que possuíam em suas tabelas apenas informações (rotas) parciais, e não para toda a Internet.

Os core routers eram administrados pelo INOC (Internet Network Operations Center), e o grupo maior de roteadores externos ficou conhecido pelo termo “noncore routers” (roteadores fora do núcleo), que conectavam as redes locais das instituições de pesquisa ao backbone da ARPANET.


Figura 1: Backbone da ARPANET

Foi desenvolvido, então, o protocolo GGP (Gateway-To-Gateway Protocol), que foi usado nos core routers para atualização automática das tabelas de rotas entre eles. O GGP era um protocolo baseado no algoritmo de vetor de distância (Vector-Distance, também conhecido como Bellman-Ford).

Essa arquitetura tem, tecnicamente, graves pontos fracos principalmente com relação a sua capacidade de expansão, e a Internet acabou crescendo muito, indo além de um único backbone gerenciado de forma centralizada. Verificou-se, portanto, não ser possível expandir esse backbone arbitrariamente, por haver diversas limitações técnicas.

Como o backbone de cada site pode ter uma estrutura complexa, o esquema de core routers não iria conseguir suportar conectar todas as redes diretamente. Era necessário um novo esquema que permitisse aos noncore routers passar informações aos core routers sobre as redes que estavam “atrás” de si, além de oferecer autonomia de gerenciamento aos sites.

Até o momento, estava sendo usado o conceito de interconexão que levava em conta apenas a arquitetura do roteamento em uma internet e não contemplava as questões administrativas envolvidas.

Os projetistas notaram que as interconexões de um backbone com arquitetura complexa não devem ser encaradas como várias redes independentes conectadas a uma internet, mas como uma organização que controla várias redes e que garante que as informações sobre as rotas internas são consistentes e que pode escolher um de seus roteadores para fazer a ponte de comunicação para o “mundo exterior”.

Entra em cena o conceito do Sistema Autônomo (Autonomous Systems – AS), no qual as redes e roteadores estão sob o controle de uma mesma entidade administrativa. Esse conceito substitui a idéia das redes locais conectadas ao backbone central. Cada AS tem a liberdade de escolher o esquema e arquitetura que melhor lhe convém para descobrir, propagar, validar e verificar a consistência das suas rotas internas e a responsabilidade de anunciar para os outros ASs as rotas para suas redes internas não visíveis. A Figura 2 ilustra o conceito de Sistema Autônomo.


Figura 2: Exemplo de Sistema Autônomo

Para anunciar as rotas para suas redes internas entre si, os ASs precisavam concordar em usar um esquema único, como um mesmo idioma por toda a Internet; e para permitir um algoritmo de roteamento automatizado distinguir entre um AS e outro, foi designado a cada AS, um número (Autonomous System Number – ASN) pela mesma autoridade central encarregada de atribuir todos os endereços identificadores das redes conectadas à Internet (ver Figura 3).


Figura 3: Arquitetura de Backbone Usando o Conceito de ASs

^

Exterior Gateway Protocol – EGP

Dois roteadores que pertençam a ASs diferentes e trocam informações de roteamento entre si são considerados “vizinhos externos” (exterior neighbors). Se ambos pertencerem ao mesmo AS são considerados “vizinhos internos” (interior neighbors). O protocolo de roteamento usado pelos exterior neighbors é o Exterior Gateway Protocol ou simplesmente EGP [RFC 904]. É ele que permite o anúncio das rotas para as redes internas do AS para o núcleo (core) da Internet (ver Figura 4).

Com o tempo, o EGP apresentou diversas limitações técnicas e potenciais problemas para ser usado na Internet. Apesar das tentativas para produzir novas versões (EGP2 e EGP3) do protocolo, os projetistas não obtiveram sucesso por haver a necessidade de muitas alterações fundamentais na estrutura do mesmo.

O EGP apresentou deficiências insustentáveis, como restrições em topologia, incapacidade de evitar “loops” de roteamento e pouca flexibilidade para a configuração de políticas de roteamento.

Um grande desafio para os projetistas era a solução de como transformar uma arquitetura internet para não depender de um sistema centralizado (core routers) – deixando uma topologia organizada hierarquicamente e iniciando outra, com diferente estrutura. Além disso, tinha o desafio de como fazer uma arquitetura internet suportar uma forma de colaboração mais próxima entre certos ASs do que entre outros.


Figura 4: Arquitetura da NFSNET Usando o EGP

Isso levou os engenheiros do IETF a desenvolver uma solução para esses problemas através de um novo, mais moderno e mais robusto protocolo de roteamento externo, como será visto a seguir.

^

Border Gateway Protocol Version 4 – BGP-4

O BGP é um protocolo de roteamento para ser usado entre múltiplos sistemas autônomos em internets baseadas no protocolo TCP/IP. O BGP-4 [RFCs 1771, 1772] tornou-se o sucessor natural do EGP, efetivamente atacando suas deficiências mais sérias, ou seja, evitando “loops” de roteamento e permitindo o uso de políticas de roteamento entre ASs baseado em regras arbitrárias por eles definidas. Além disso, o BGP-4 foi a primeira versão do BGP a suportar endereços agregados (Classless Interdomain Routing, ou simplesmente CIDR) e o conceito de supernets.

O protocolo BGP-4 assume que o roteamento interno do AS é feito através de um sistema IGP (Interior Gateway Protocol) de roteamento interno. Este pode ser um protocolo de roteamento como o RIP, OSPF, IGRP, EIGRP; ou até mesmo através de rotas estáticas. O BGP constrói um gráfico dos ASs, usando as informações trocadas pelos “vizinhos BGP” (BGP neighbors), que são compostas dos números identificadores dos ASs, os ASN. A conexão entre ASs forma um “caminho” (path), e a coleção desses caminhos acaba formando uma rota composta pelos números dos ASs que devem ser percorridos até se chegar a um determinado AS destino.

O BGP faz uso do TCP (porta 179) para o transporte das informações de roteamento de modo que ele próprio não precisa preocupar-se a respeito a correta da transmissão das informações.

Outra característica do BGP-4 é atualização das tabelas de rotas feitas de forma incremental, como nos algoritmos de estado de enlace. A atualização completa da tabela de rotas é feita somente uma vez, quando se estabelece a sessão entre os neighbors oupeers.

Para o estabelecimento de uma sessão BGP entre neighbors ou peers, basicamente, os seguintes passos são executados:

  • É estabelecida a conexão TCP entre os dois roteadores que trocam mensagens de abertura da sessão e negociam os parâmetros de operação;
  • O primeiro fluxo de dados transmitido é a tabela de rotas BGP completa. Posteriores atualizações nesta tabela são feitas, incrementalmente, à medida que as mudanças ocorrerem;
  • Como não há a atualização completa da tabela após a primeira, o roteador mantém a informação da versão da tabela que todos os seus peers possuem, enquanto durar a sessão entre eles. Se esta for interrompida por qualquer motivo, o processo é iniciado novamente a partir do primeiro passo;
  • Mensagens de keepalive são enviadas periodicamente para manter a sessão aberta;
  • Mensagens de aviso são enviadas quando ocorrem erros ou outras situações especiais;
  • Caso uma conexão verifique um erro, uma mensagem é enviada e a conexão fechada, encerrando a sessão.

A figura abaixo representa a atual arquitetura da Internet, onde ASs comunicam-se via BGP-4.


Figura 5: ASs Comunicando-se Via BGP-4

^

O uso do BGP-4

O BGP é usado nas situações em que uma rede precisa conectar-se a mais de um provedor simultaneamente (multi-home), ou quando se deseja ter um pouco mais de controle sobre quais caminhos seus dados seguirão pela Internet.

Basicamente, o BGP serve para informar às redes externas a um AS quais são as rotas para redes atingíveis dentro de sua rede. Falando de outra forma, o propósito do BGP-4 é anunciar rotas para outras redes externas, ou sistemas autônomos. Esses anúncios são como “promessas” de que os dados serão transportados para o espaço IP representado pela rota sendo anunciada.

Se, por exemplo, um AS anunciar uma rota para 192.168.4.0/24 (na sintaxe anterior ao CIDR, este endereço é a classe “C” que começa em 192.168.4.0 e termina em 192.168.4.255) e alguém enviar dados destinados a qualquer endereço dentro dessa faixa, esse AS está “garantindo” que sabe enviar os dados até o destino.

^

Neighbors, Peers, eBGP e iBGP

Sistemas (roteadores) que são “vizinhos BGP” (BGP neighbors) comunicam-se através de “sessões” estabelecidas entre eles. Os roteadores de “borda” (border routers) de ASs vizinhos são considerados peers. Esses peers são as “fronteiras políticas” dos ASs, que trocam tráfego de acordo com as regras definidas pelos ASs participantes.

São chamados neighbors os sistemas BGP (roteadores) que possuem sessões BGP estabelecidas entre eles. Então, os roteadores de borda são neighbors? Sim. Porém, quando uma importância política é a eles atribuída, a forma correta de chama-los é de peers, enquanto que os neighbors são quaisquer vizinhos BGP.

Existem outras situações em que os vizinhos BGP não são, obrigatoriamente, os roteadores entre ASs e sim roteadores do mesmo AS. Neste caso as sessões estabelecidas entre eles acontece internamente ao AS. O que permite isso é o iBGP ouinternal BGP, que permite a troca de rotas no mesmo AS. De forma análoga, a troca de rotas entre ASs é feita pelo eBGP (exterior BGP). Um importante conceito do iBGP é que os neighbors não têm a obrigação de estar diretamente conectados (ver Figura 6) através de uma linha serial ou via interface Ethernet, por exemplo. Os peers por outro lado não podem estar conectados de outra forma que não seja a direta, seja link serial ou interface Ethernet.


Figura 6: Exemplo de Peers, Neighbors, eBGP e iBGP

O algoritmo do eBGP trabalha, basicamente, anunciando todas rotas que conhece, enquanto o do iBGP faz o possível para não anunciar rotas. Assim, para fazer o iBGP funcionar adequadamente dentro de um AS é necessário estabelecer sessões BGP entre todos os roteadores que “falam” iBGP (ver Figura 7), formando uma “malha completa” (full mesh) de sessões iBGP dentro do AS.


Figura 7: Exemplo de Configuração “Malha Completa” de iBGP

Estas características serão abordadas de foma mais completa posteriomente.

^

Atributos do BGP

Atributos do BGP são um conjunto de parâmetros usados para controlar informações específicas relativas a rotas, como informação sobre o caminho (path), grau de preferência da rota, o valor do next-hop da rota e informações sobre agregação. Estes parâmetros são usados pelo algoritmo do BGP como elementos para decisão da escolha das rotas e para decisão sobre filtragem de rotas. Alguns dos atributos do BGP são:

  • AS_path
  • Next hop
  • Local preference
  • Multi-Exit Discriminator (MED)
  • Origin
  • Atomic Aggregator
  • Agregator
  • Community
  • Weight

Os atributos e outras características do BGP4 serão explicados em detalhes na próxima parte deste artigo.

^

Conclusão

Nesta primeira parte do artigo, foi mostrado como era a arquitetura inicial da Internet e sua evolução. Com o crescimento da rede, tornou-se necessária a criação de sistemas automatizados de configuração de rotas. Para tal, inicialmente, foi desenvolvido o EGP e, posteriormente, veio o BGP. Foram abordados, ainda que superficialmente, alguns conceitos e características do BGP-4. Na continuação deste artigo, será feita uma abordagem mais profunda do protocolo, com exemplos de configuração baseados na implementação da Cisco Systems em seus roteadores.

^

Referências bibliográficas

Internetworking with TCP/IP – Principles, Protocols and Architecture
Douglas E. Comer, 3rd Edition, 1995, Prentice Hall

Routing In The Internet
Christian Huitema, 1995, Prentice Hall

Internet Routing Architectures
Bassam Halabi, 1997, Cisco Press

RFC 1771
A Border Gateway Protocol 4 (BGP-4)
ftp://ftp.isi.edu/in-notes/rfc1771.txt

RFC 1772
Application of the Border Gateway Protocol in the Internet
ftp://ftp.isi.edu/in-notes/rfc1772.txt

RFC 1773
Experience with the BGP-4 protocol
ftp://ftp.isi.edu/in-notes/rfc1773.txt

RFC 1930
Guidelines for creation, selection, and registration of an Autonomous System
ftp://ftp.isi.edu/in-notes/rfc1930.txt

RFC 1965
Autonomous System Confederations for BGP
ftp://ftp.isi.edu/in-notes/rfc1965.txt

BGP Route Reflection – An alternative to full mesh IBGP
ftp://ftp.isi.edu/in-notes/rfc1966.txt

RFC 1997
BGP Communities Attribute
ftp://ftp.isi.edu/in-notes/rfc1997.txt

RFC 2270
Using a Dedicated AS for Sites Homed to a Single Provider
ftp://ftp.isi.edu/in-notes/rfc2270.txt

^

Sites relacionados

BGP-4 Protocol Overview
http://www.FreeSoft.org/CIE/Topics/88.htm

Using the Border Gateway Protocol for Interdomain Routing
http://www.cisco.com/univercd/cc/td/doc/cisintwk/ics/icsbgp4.htm

O Protocolo BGP4 – Parte 2

Share Button

Alex Soares de Moura
Rede Nacional de Ensino e Pesquisa (RNP)

Introdução
Sessão BGP
Mensagens BGP
Tipos de mensagens BGP
Conclusão
Referências bibliográficas
Sites relacionados

Nesta continuação do artigo “O Protocolo BGP-4” serão examinados, de forma mais detalhada, algumas das características básicas deste protocolo. Pela extensão do assunto abordado, ainda será necessário dar continuidade a este assunto num outro artigo.

^

Introdução

Na primeira parte deste artigo, foi visto que, quando o BGP é usado entre roteadores vizinhos (neighbors) pertencentes ao mesmo AS, ele é chamado de iBGP (interior BGP), e, quando usado entre roteadores de diferentes ASs (peers), é chamado de eBGP (exterior BGP). Foi visto também que dois roteadores que suportam o BGP-4 formam uma conexão entre eles chamada de “sessão BGP”. Tal sessão faz uso do protocolo TCP para garantir o correto transporte das informações. Por fim, também foi mencionado que, em uma sessão BGP, os roteadores vizinhos trocam mensagens variadas entre eles, com determinadas características (ex.: atributos) e propósitos.

Serão vistos, neste artigo, quais são os tipos de mensagens trocadas, as informações que elas carregam e para que servem. Em seguida, serão tratados os atributos que certas mensagens possuem.

^

Sessão BGP

Antes do estabelecimento de uma sessão BGP, os roteadores “vizinhos BGP” trocam mensagens entre si para entrar em acordo sobre quais serão os parâmetros (ex.: tempo máximo de espera entre mensagens – hold time) da sessão. Não havendo discordância e nem erros durante a negociação dos parâmetros entre as partes, a sessão BGP é estabelecida. Caso contrário, serão enviadas mensagens de erro e a sessão não será aberta.

Quando a sessão é estabelecida entre os roteadores, são trocadas mensagens contendo todas as informações de roteamento, ou seja, todos os “melhores caminhos” (best path) previamente selecionados por cada um, para os destinos conhecidos. Posteriormente, eles trocarão somente mensagens de atualização das informações de roteamento (mensagens do tipo UPDATE) de forma incremental. Esta técnica mostrou-se um avanço no que se refere à diminuição de carga nas CPUs dos roteadores e na economia da largura de banda dos enlaces quando comparada a outros protocolos que ao comunicar suas atualizações, enviam, periodicamente, a totalidade das rotas instaladas em suas tabelas.

Neste sentido, o BGP é bem econômico, somente enviando mensagens de atualizações quando ocorrem mudanças nas rotas (ex.: uma rota se tornou inválida) e informando novas rotas. Caso não existam atualizações a serem informadas, os roteadores trocam apenas mensagens (do tipo KEEPALIVE) para certificar que a comunicação entre eles está “viva”, ou seja, ainda está ativa. Estas mensagens são pequenas (apenas 19 bytes), não sobrecarregando a CPU dos roteadores e nem o enlace entre eles.

Uma característica das tabelas de rotas BGP é a existência de um número de versão, que é incrementado a cada atualização feita (através das mensagens tipo UPDATE), permitindo assim a verificação de inconsistências das informações de roteamento. Abaixo, está um exemplo da versão da tabela de roteamento:

roteador> sh ip bgp BGP table version is 72076, local router ID is 192.168.4.1 Status codes: s suppressed, d damped, h history, * valid, > best, i – internal Origin codes: i – IGP, e – EGP, ? – incomplete Network Next Hop Metric LocPrf Weight Path (…)

Se existe um rápido aumento no número da versão das tabelas, pode ser indicativo de instabilidade na rede. A seguir, serão vistas quais e como são os tipos de mensagens trocadas entre os vizinhos BGP.

^

Mensagens BGP

As mensagens trocadas em sessões BGP têm o comprimento máximo de 4.096 bytes, e mínimo de 19 bytes. Todas as mensagens são compostas de, no mínimo, um cabeçalho e, opcionalmente, uma parte de dados. O formato do cabeçalho das mensagens BGP é:


Figura 1 – Formato do Cabeçalho das Mensagens BGP

Pode haver, ou não, uma seqüência dados após o cabeçalho.

Campo Marcador (Marker)

Serve para verificar a autenticidade da mensagem recebida e se houve perda de sincronização entre os roteadores vizinhos BGP. Pode ter dois formatos: caso a mensagem seja do tipo OPEN (abrir), ou se a mensagem tipo OPEN não possuir informação de autenticação, o campo deve estar todo preenchido com números um (1); senão, o campo marker terá o seu conteúdo baseado em parte do mecanismo de autenticação usado.

Campo Comprimento (Lenght)

Deve conter um número que representa o comprimento total da mensagem, incluindo o cabeçalho. Como podem haver mensagens que não possuem dados após o cabeçalho, a menor mensagem BGP enviada é de 19 bytes (16 + 2 + 1 bytes).

Campo Tipo (Type)

Deve conter um número que representa o código de um tipo de mensagem. Os tipos de mensagens são: KEEPALIVE, NOTIFICATION, OPEN e UPDATE.

^

Tipos de mensagens BGP

Como acabamos de ver, os roteadores vizinhos BGP (neighbors ou peers) que suportam BGP-4 trocam mensagens de quatro tipos antes ou durante uma sessão BGP. Veremos agora para que servem cada um destes tipos de mensagens.

OPEN

A mensagem do tipo OPEN é enviada para se iniciar a abertura de uma sessão BGP entre neighbors ou peers BGP. O formato desta mensagem é:


Figura 2 – Formato da Mensagem OPEN

Versão (Version) – características: [1 byte, inteiro, positivo].

Identifica a versão do BGP (3 ou 4). Este é um dos parâmetros negociados pelos roteadores que, normalmente, tentam entrar em acordo para usar a maior versão suportada. Não havendo possibilidade de consenso (ex.: um dos roteadores não suporta o BGP-4), eles tentam usar versões anteriores, até que coincidam. Nos roteadores Cisco, há como configurar a versão a ser usada pelos roteadores (se previamente se sabe qual versão ambos suportam), eliminando esta fase de negociação do processo de abertura da sessão BGP, implicando numa conseqüente economia de tempo.

Número do AS (AS Number) – características: [2 bytes, inteiro, positivo].

Deve conter o número do AS a qual o roteador (remetente da mensagem tipo OPEN) pertence.

Tempo de espera (Hold Time) – características: [2 bytes, inteiro, positivo].

Deve conter o valor, em segundos, do maior tempo de espera (hold time) permitido entre mensagens do tipo UPDATE ou KEEPALIVE. O BGP mantém um contador do hold time, que é reiniciado (zerado) a cada vez que uma mensagem do tipo KEEPALIVE ou UPDATE é recebida. Caso nenhuma das duas seja recebida no prazo máximo, o BGP considera que a comunicação com o outro roteador foi perdida e a sessão é encerrada, tendo que ser reiniciada novamente. Os roteadores tentam usar o menor hold time entre os dois. Caso o valor seja estabelecido como zero, a sessão será considerada como sempre “viva” (ativa) e mensagens de KEEPALIVE não serão transmitidas, pois os contadores do hold time e do KEEPALIVE não serão zerados nunca. O valor mínimo recomendado para este parâmetro é de três segundos.

Comprimento dos Parâmetros Opcionais (Optional Parameters Lenght) – características: [1 byte, inteiro, positivo].

Indica o comprimento total do campo de Parâmetros Opcionais (Optional Parameters). No caso de ausência de parâmetros opcionais, este campo será preenchido com zero.

Parâmetros Opcionais (Optional Parameters) – características: [comprimento variável].

Pode conter vários parâmetros opcionais para a negociação de abertura de uma sessão BGP. Este campo deve ser preenchido com conjuntos formados por 3 valores: [Tipo do parâmetro (1 byte), Comprimento do Parâmetro (1 byte), Valor do parâmetro (comprimento variável) ]. Um exemplo de parâmetro é o de informação de autenticação (tipo 1), usado para autenticar a sessão com o vizinho BGP.

NOTIFICATION

Este tipo de mensagem é enviada no caso de detecção de erros durante ou após o estabelecimento de uma sessão BGP. O formato da mensagem NOTIFICATION é:


Figura 3 – Formato da Mensagem Tipo NOTIFICATION

Campo Erro (Error)

Deve conter o tipo da notificação

Campo Sub Código de Erro (Error subcode)

Deve conter um valor que fornece maiores informações sobre o erro.

Campo de Dados (Data)

Pode conter dados referentes ao erro, como por exemplo, um cabeçalho mal formado (inválido), um número de AS inválido.

A tabela a seguir lista os códigos e sub-códigos de erros possíveis.

Códigos de Erro Sub códigos de Erro
1 – Erro no cabeçalho da mensagem 1 – Conexão não sincronizada
2 – Comprimento da mensagem inválido
3 – Tipo de mensagem inválido
2 – Erro na mensagem OPEN 1 – Número de versão não suportado
2 – Número de AS vizinho inválido
3 – Identificador BGP inválido
4 – Parâmetro opcional não suportado
5 – Falha na autenticação
6 – Tempo de espera inaceitável
3 – Erro na mensagem UPDATE 1 – Lista de atributos mal formada
2 – Atributo Well-Known desconhecido
3 – Atributo Well-Known faltando
4 – Erro nas flags de atributos
5 – Erro no comprimento do atributo
6 – Atributo origem inválido
7 – Loop de roteamento em AS
8 – Atributo NEXT_HOP inválido
9 – Erro no atributo Opcional
10 – Campo de rede inválido
11 – AS_path mal formado
Tabela 1 – Códigos e Sub-códigos de Erro Enviados nas Mensagens Tipo NOTIFICATION

KEEPALIVE

São mensagens trocadas periodicamente com o propósito de verificar se a comunicação entre os vizinhos está ativa. A mensagem do tipo KEEPALIVE é composta apenas do cabeçalho padrão das mensagens BGP, sem dados transmitidos após o cabeçalho. O tempo máximo permitido para o recebimento de mensagens KEEPALIVE ou UPDATE é definido pelo hold time, como foi visto na descrição do tipo de mensagem OPEN.

Para manter aberta a sessão, a mensagem de KEEPALIVE deve ser enviada antes que o prazo definido no hold time expire; caso contrário a sessão será encerrada. A recomendação é que a mensagem seja enviada em até 1/3 do tempo definido no hold time. Se o seu valor for igual a zero, então as mensagens do tipo KEEPALIVE não serão enviadas.

^

Conclusão

Num próximo artigo, veremos o último tipo de mensagem (UPDATE) do BGP com seus componentes e atributos, suas definições e aplicações. Ainda nele, serão mostrados exemplos de configurações práticas baseados na implementação do protocolo BGP-4 desenvolvida pela Cisco Systems, Inc. em situações encontradas com freqüência no dia a dia de provedores de serviços Internet. Também serão apresentados alguns problemas comumente enfrentados e exemplos de erros comuns de confguração.



MIKROTIK USANDO MPLS E VPLS PARA ENLACES

Share Button

Uma topologia para quem necessita transportar trafego até um determinado ponto da rede, mas não gostaria de utilizar WDS, ou simplesmente tem um outro equipamento que está  fechando o enlace, sendo ele Wireless, Elétrico ou Fibra Óptica.

Uma possibilidade que esse cenário possibilita é a possibilidade de usar mais de um VPLS para o mesmo destino podendo ser usando para redundância ou agregação do trafego.

mk-vpls



Abaixo Veremos a configuração do AP (Acess Point)

/interface wireless
set wlan1 disabled=no ssid=MPLS frequency=5180 band=5ghz mode=bridge

# Configurando o IP
/ip address
add address=172.16.0.1/30 interface=wlan1

# habilitando o protocolo LDP
/mpls ldp
set enabled=yes lsr-id=172.16.0.1 transport-address=172.16.0.1
/mpls ldp interface
add interface=wlan1

#Configurando o Tunel VPLS
/interface vpls
add name=vpls1 remote-peer=172.16.0.2 vpls-id=1:1 disabled=no

# Adicionado o tunel VPLS e a porta de trafego que em nosso caso é a
# ether1
/interface bridge add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=vpls1

Agora configuraremos o lado Station

# Configuração da interface wireless
/interface wireless
set wlan1 disabled=no ssid=MPLS band=5ghz mode=station

# Configurado o IP
/ip address
add address=172.16.0.2/30 interface=wlan1

# Habilitando o protocolo LDP nas interfaces
/mpls ldp
set enabled=yes lsr-id=172.16.0.2 transport-address=172.16.0.2
/mpls ldp interface
add interface=wlan1

#Adicionando o tunel VPLS
/interface vpls
add name=vpls1 remote-peer=172.16.0.1 vpls-id=1:1 disabled=no

# Adicionado o tunel VPLS e a porta de trafego que em nosso caso é a
# ether1
/interface bridge add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=vpls1

Antes de executar o próximo comando verifique se o link Wireless está estabelecido.

Após a confirmação é possível verificar o Status do LDP

[admin@MikroTik] /mpls ldp neighbor> print
Flags: X - disabled, D - dynamic, O - operational, T - sending-targeted-hello, V - vpls
 #      TRANSPORT    LOCAL-TRANSPORT PEER           SEND-TARGETED ADDRESSES
 0 DOTV 172.16.0.2   172.16.0.1      172.16.0.2:0   no            172.16.0.2

[admin@MikroTik] /mpls ldp neighbor> .. .. forwarding-table print
Flags: L - ldp, V - vpls, T - traffic-eng
 #   IN-LABEL        OUT-LABELS      DESTINATION    INTERFACE    NEXTHOP
 0   expl-null
 1 V 18                              vpls1

Aqui podemos verificar se o VPLS está conectado

[admin@MikroTik] /interface vpls> monitor vpls1 once
       remote-label: 17
        local-label: 18
      remote-status:
  transport-nexthop: 172.16.0.2
     imposed-labels: 17

Caso necessite fazer um ponto-multi-ponto é necessário alterar o modo da AP de bridge para AP-Bridge e adicionar no novo tunel VPLS como segue abaixo.

# Alterando do bridge para AP-Bridge
/interface wireless
set wlan1 mode=ap-bridge

# Configurando o novo Tunel VPLS
/interface vpls
add name=vpls2 remote-peer=172.16.0.3 vpls-id=2:2 disabled=no

# Adicionando o tunel na bridge
/interface bridge port
add bridge=bridge1 interface=vpls2

Aqui é como deve ficar a nova station que participará do novo tunel.

# Configurando a interface wirelss
/interface wireless
set wlan1 disabled=no ssid=MPLS band=5ghz mode=station

# Configurando o IP
/ip address
add address=172.16.0.3/30 interface=wlan1

# Habilitando o LDP
/mpls ldp
set enabled=yes lsr-id=172.16.0.3 transport-address=172.16.0.3
/mpls ldp interface
add interface=wlan1

# Adicionando o Tunel VPLS
/interface vpls
add name=vpls1 remote-peer=172.16.0.1 vpls-id=2:2 disabled=no

# Adicionando as portas na bridge
/interface bridge add name=bridge1
/interface bridge port
add bridge=bridge1 interface=ether1
add bridge=bridge1 interface=vpls1

Quando utilizamos MPLS o tamanho adicionamos os labels aos IP frames isso altera o tamanho de MTU minimo, nesse caso é necessário alterar a MTU das interfaces para não gerarmos pacotes fragmentados nessa rede. Faremos isso com o comando abaixo.

/mpls interface set 0 mpls-mtu=1522

MPLS E L2circuit COM LSP EM ROTEADORES JUNIPER

Share Button

English Title: MPLS and L2Circuit with LSP in Juniper Routers

Aproveitando o post anterior e dando continuidade nos estudos de MPLS, aproveitei o mesmo cenário já virtualizado para emular circuitos L2 com o l2circuit nos junipers.

O cenário é bem semelhante ao VPLS, no entanto nem todas as linhas de equipamentos da Juniper suportam tuneis L2 ou L3 com VPLS nesse caso a uma alternativa para o L2 é o L2CIRCUIT.

O l2circuit é balanceado entre duas LSPs e com failover automático caso uma LSP estiver inativa.

Para esse LAB utilizaremos os seguintes equipamentos virtualizados

3 – vMX (Juniper MX virtualized)

2 – CHR (Mikrotik RouterOS Cloud Hosted Router)

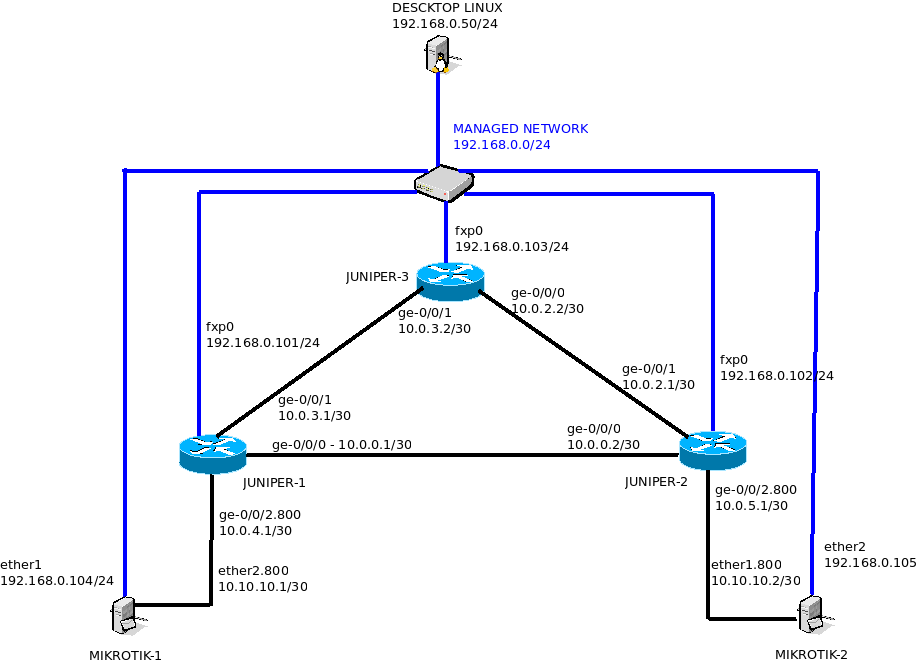

Topologia

topologia

Abaixo segue as configurações realizadas em todos os equipamentos.

Configuração do R1

system {
    host-name R1;
    services {
        ssh {
            protocol-version v2;
        }
    }
    syslog {
        user * {
            any emergency;
        }
        file messages {
            any notice;
            authorization info;
        }
        file interactive-commands {
            interactive-commands any;
        }
    }
}
interfaces {
    ge-0/0/0 {
        description ROUTER-2;
        mtu 2000;
        unit 0 {
            family inet {
                address 10.0.0.1/30;
            }
            family mpls;
        }
    }
    ge-0/0/1 {
        description ROUTER-3;
        mtu 2000;
        unit 0 {
            family inet {
                address 10.0.3.1/30;
            }
            family mpls;
        }
    }
    ge-0/0/2 {
        description MK-01;
        flexible-vlan-tagging;
        mtu 2000;
        encapsulation vlan-ccc;
        unit 800 {
            encapsulation vlan-ccc;
            vlan-id 800;
        }
    }
    fxp0 {
        unit 0 {
            family inet {
                address 192.168.0.101/24;
            }
        }
    }
    lo0 {
        unit 0 {
            family inet {
                address 10.1.1.1/32;
            }
        }
    }
}
protocols {
    rsvp {
        load-balance bandwidth;
        interface ge-0/0/1.0;
        interface ge-0/0/0.0;
    }
    mpls {
        label-switched-path PRINCIPAL {
            to 10.2.1.1;
            bandwidth 10m;
            primary DIRETO;
        }
        label-switched-path SECUNDARIA {
            to 10.2.1.1;
            bandwidth 10m;
            primary VIAR3;
        }
        path DIRETO {
            10.2.1.1;
        }
        path VIAR3 {
            10.3.1.1;
            10.2.1.1;
        }
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
    }
    ospf {
        traffic-engineering;
        area 0.0.0.0 {
            interface ge-0/0/0.0;
            interface ge-0/0/1.0;
            interface ge-0/0/2.0;
            interface lo0.0;
        }
    }
    ldp {
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
        interface lo0.0;
    }
    l2circuit {
        neighbor 10.2.1.1 {
            interface ge-0/0/2.800 {
                virtual-circuit-id 1;
            }
        }
    }
}
policy-options {
    policy-statement load-balancing {
        then {
            load-balance per-packet;
        }
    }
}

Configuração do R2

system {
    host-name R2;
    services {
        ssh {
            protocol-version v2;
        }
    }
    syslog {
        user * {
            any emergency;
        }
        file messages {
            any notice;
            authorization info;
        }
        file interactive-commands {
            interactive-commands any;
        }
    }
}
interfaces {
    ge-0/0/0 {
        mtu 2000;
        unit 0 {
            family inet {
                address 10.0.0.2/30;
            }
            family mpls;
        }
    }
    ge-0/0/1 {
        mtu 2000;
        unit 0 {
            family inet {
                address 10.0.2.1/30;
            }
            family mpls;
        }
    }
    ge-0/0/2 {
        flexible-vlan-tagging;
        encapsulation vlan-ccc;
        unit 800 {
            encapsulation vlan-ccc;
            vlan-id 800;
        }
    }
    fxp0 {
        unit 0 {
            family inet {
                address 192.168.0.102/24;
            }
        }
    }
    lo0 {
        unit 0 {
            family inet {
                address 10.2.1.1/32;
            }
        }
    }
}
protocols {
    rsvp {
        load-balance bandwidth;
        interface ge-0/0/1.0;
        interface ge-0/0/0.0;
    }
    mpls {
        label-switched-path PRINCIPAL {
            to 10.1.1.1;
            bandwidth 10m;
            primary DIRETO;
        }
        label-switched-path SECUNDARIA {
            to 10.1.1.1;
            bandwidth 10m;
            primary VIAR3;
        }
        path DIRETO {
            10.1.1.1;
        }
        path VIAR3 {
            10.3.1.1;
            10.1.1.1;
        }
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
    }
    ospf {
        traffic-engineering;
        area 0.0.0.0 {
            interface ge-0/0/0.0;
            interface ge-0/0/1.0;
            interface ge-0/0/2.0;
            interface lo0.0;
        }
    }
    ldp {
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
        interface lo0.0;
    }
    l2circuit {
        neighbor 10.1.1.1 {
            interface ge-0/0/2.800 {
                virtual-circuit-id 1;
            }
        }
    }
}
policy-options {
    policy-statement load-balancing {
        then {
            load-balance per-packet;
        }
    }
}


Configuração do R3

system {
    host-name R3;
    services {
        ssh {
            protocol-version v2;
        }
    }
    syslog {
        user * {
            any emergency;
        }
        file messages {
            any notice;
            authorization info;
        }
        file interactive-commands {
            interactive-commands any;
        }
    }
}
interfaces {
    ge-0/0/0 {
        mtu 2000;
        mac 52:54:00:bf:a1:0d;
        unit 0 {
            family inet {
                address 10.0.2.2/30;
            }
            family mpls;
        }
    }
    ge-0/0/1 {
        mtu 2000;
        mac 52:54:00:29:54:42;
        unit 0 {
            family inet {
                address 10.0.3.2/30;
            }
            family mpls;
        }
    }
    fxp0 {
        unit 0 {
            family inet {
                address 192.168.0.103/24;
            }
        }
    }
    lo0 {
        unit 0 {
            family inet {
                address 10.3.1.1/32;
            }
        }
    }
}
protocols {
    rsvp {
        load-balance bandwidth;
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
    }
    mpls {
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
    }
    ospf {
        traffic-engineering;
        area 0.0.0.0 {
            interface ge-0/0/0.0;
            interface ge-0/0/1.0;
            interface lo0.0;
        }
    }
    ldp {
        interface ge-0/0/0.0;
        interface ge-0/0/1.0;
        interface lo0.0;
    }
}

Mikrotik-1

/system identity
set name=MIKROTIK-01
/interface vlan
add interface=ether2 name=vlan1 vlan-id=800
add interface=vlan1 name=vlan2 vlan-id=900
/ip address
add address=192.168.0.104/24 interface=ether1 network=192.168.0.0
add address=10.10.10.1/30 interface=vlan1 network=10.10.10.0
add address=10.20.10.1/30 interface=vlan2 network=10.20.10.0

Mikrotik-2

/system identity
set name=MIKROTIK-02
/interface vlan
add interface=ether1 name=vlan1 vlan-id=800
add interface=vlan1 name=vlan2 vlan-id=900
/ip address
add address=192.168.0.105/24 interface=ether2 network=192.168.0.0
add address=10.10.10.2/30 interface=vlan1 network=10.10.10.0
add address=10.20.10.2/30 interface=vlan2 network=10.20.10.0

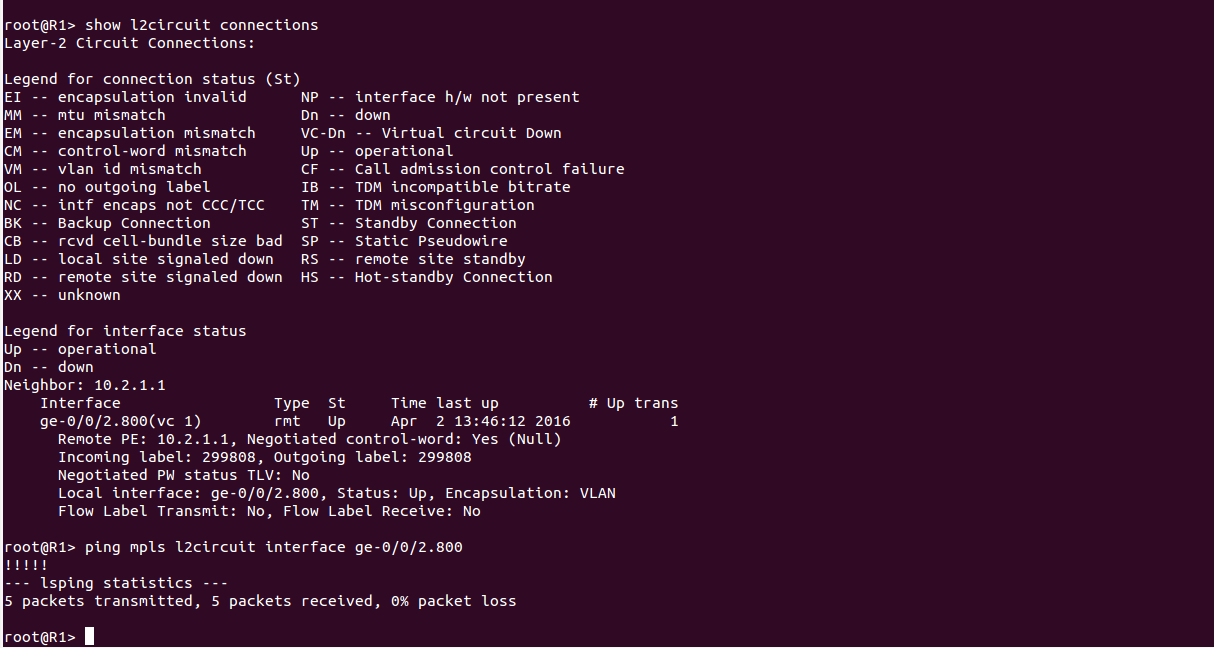

Checando a conexão l2circuit

root@R1> show l2circuit connections

l2circui-connections

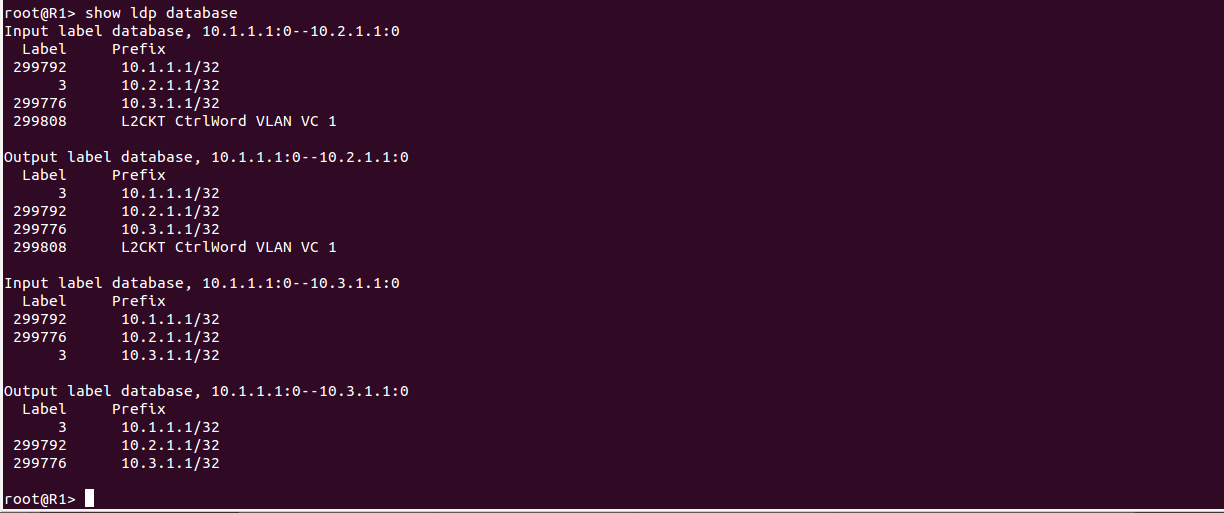

Checando o database do LDP

root@R1> show ldp database

l2circuit-ldp

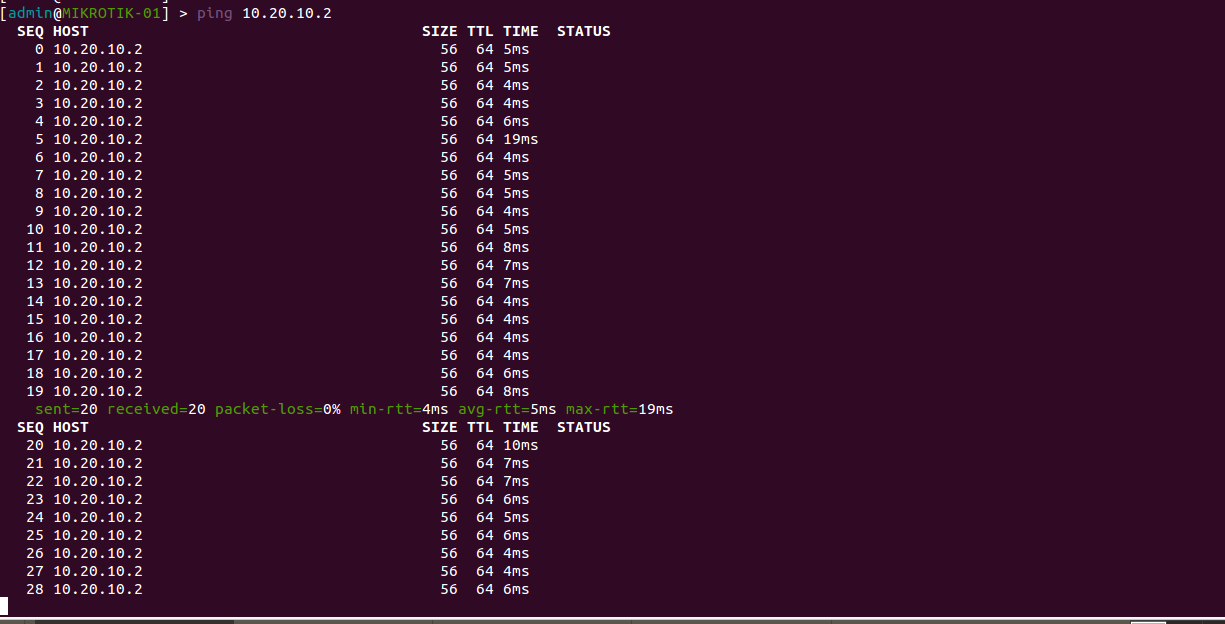

Testando do Mikrotik

mk-teste-l2-circuit
